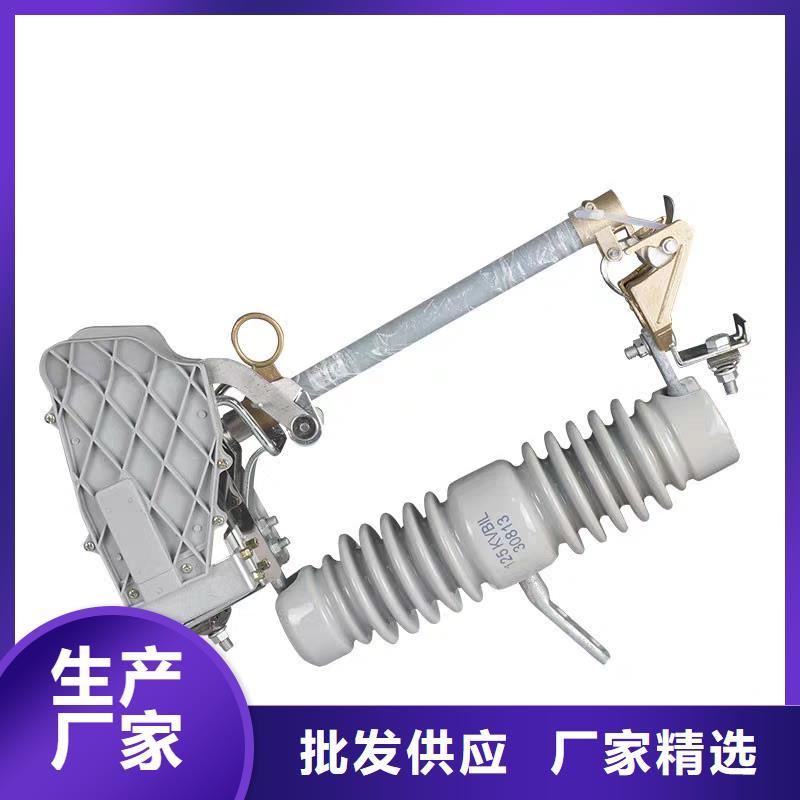

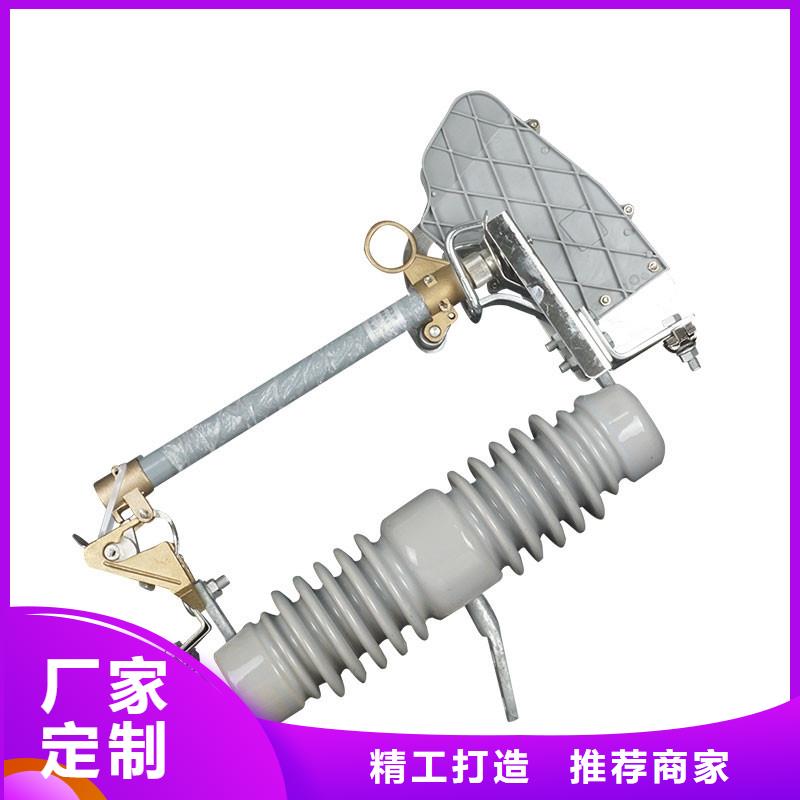

RW11-10/200A户外跌落式熔断器

其主要是起过载保护作用。电路中正确安置保险丝，保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，保护了电路运行。[1]一百多年前由爱迪生发明的保险丝用于保护当时昂贵的白炽灯，随着时代的发展，保险丝保护电力设备不受过电流过热的伤害，避免电子设备因内部故障所引起的严重伤害。当电路发生故障或异
常时，伴随着电流不断升高，并且升玻璃保险丝管VICFUSE玻璃保险丝管VICFUSE高的电流有可能损坏电路中的某些重要器件，也有可能烧毁电路甚至造成火灾。若电路中正确地安置了保险丝，那么保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，从而起到保护电路运行的作用。一百多年前由爱迪生发明的保险丝用于保护当时昂贵的白炽灯，随着时代的发展，保险丝保护电子/电力设备不受过电流/过热的
伤害，避免电子设备因内部故障所引起的严重伤害。工作原理当电流流过导体时，因导体存在一定的电阻，所以导体将会发热。且发热量遵循着这个公式：Q=0.24I2RT；其中Q是发热量，0.24是一个常数，I是流过导体的电流，R是导体的电阻，T是电流流过导体的时间；依此公式我们不难看出保险丝的简单的工作原理了。一种保险丝一种保险丝当制作保险丝的材料及其形状确定了，其电阻R就相对确定了（若不考虑它的电阻温度系数
）。当电流流过它时，它就会发热，随着时间的增加其发热量也在增加。电流与电阻的大小确定了产生热量的速度，保险丝的构造与其安装的状况确定了热量耗散的速度，若产生热量的速度小于热量耗散的速度时，保险丝是不会熔断的。若产生热量的速度等于热量耗散的速度时，在相当长的时间内它也不会熔断。若产生热量的速度大于热量耗散的速度时，那么产生的热量就会越来越多。又因为它有一定比热及质量，其热量的增加就表现在温度的升高上
，当温度升高到保险丝的熔点以上时保险丝就发生了熔断。这就是保险丝的工作原理。我们从这个原理中应该知道，您在设计制造保险丝时必须认真地研究您所选材料的物理特性，并确保它们有一致几何尺寸。因为这些因素对保险丝能否正常工作起了致关重要的作用。

并形成电弧，消弧管受电弧灼热，分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去拉力而下翻，锁紧机构释放熔
丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。 跌落原理： 熔断器靠安装板固定在安装架上，熔断器在运行时串联在电力线路中，正常工作时，熔丝尾线使熔丝管和动触头间的活动关节紧锁，熔丝管能在静触头的压力下处于台闸位置。当电力系统发生故障时，故障电流使熔丝迅速熔断，在熔丝管内产生电弧，熔丝管内衬的钢纸管和套在熔管上的内消弧管在电弧作用下产生大量气体，使熔丝管内形成足够压力，并沿熔丝管道形成强烈纵吹，使电弧迅速拉长
，在电流过零时，由于强烈去游离作用而熄灭。熔丝熔断后，失去熔丝的张紧力，活动关节释放、熔管在上、下静触头的簧压力和熔丝管自身重量的作用下，迅速跌落，形成明显可见的隔离间隙。 产品特点： 具有良好的开断特性，可开断额定开断电流及以下各种短路和过载电流，性能达到电工委员会（IEC）标准的要求。 由于采用逐级排气，熔管内加装新型灭弧材料小管，合理解决了开断大小电流的矛盾、扩大了下限开断电流范围。 熔管用钢纸一环氧玻璃布管复合制成，保证熔丝管具有较高的机械强度和开断三次以上的额定开断能力，可免除运行人员熔断器动作 一次后即更换消弧管的麻烦手续。 瓷件与上、下静触头、安装板均采用机械卡装，与水泥浇装比较
，具有更高的机要强度，不会发生瓷件胶装处断裂及松动现象。 零件采用冲压件，互换性强，便于生产维修。 刚件采用热镀锌工艺，保证具有较强防腐性能，保证可靠运行。 跌落式熔断器安装在10kV~35KV配电线路分支线上，可缩小停电范围，因其有一个 明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个作业环境，增加了检修人员的感。安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV~35KV配电线路和配电变压器中得到了普及。 户外跌落式熔断器适用于交流50HZ，额定电压 10kV~35KV的电力系统中，作输配电线路和电力变压器的过载和短路保护以及分、合额定负荷电流之用
广泛使用的户外跌落式熔断器的型号有RW7型和RW11型两种。

产品特点： 具有良好的开断特性，可开断额定开断电流及以下各种短路和过载电流，性能达到电工委员会（IEC）标准的要求。 由于采用逐级排气，熔管内加装新型灭弧材料小管，合理解决了开断大小电流的矛盾、扩大了下限开断电流范围。 熔管用钢纸一环氧玻璃布管复合制成，保证熔丝管具有较高的机械强度和开断三次以上的额定开断能力，可免除运行人员熔断器动作 一次后即更换消弧管的麻烦手续。 瓷件与上、下静触头、安装板均采用机械卡装，与水泥浇装比较，具有更高的机要强度，不会发生瓷件胶装处断裂及松动现象。 零件采用冲压件，互换性强，便于生产维修。 刚件采用热镀锌工艺，保证具有较强防腐性能，保证可靠运行。 跌落式熔断器安装在10kV~35KV配电线路分支线上，可缩小停电范围，因其有一个 明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个作业环境，增加了检修人员的感。安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV~35KV配电线路和配电变压器中得到了普及。 户外跌落式熔断器适用于交流50HZ，额定电压 10kV~35KV的电力系统中，作输配电线路和电力变压器的过载和短路保护以及分、合额定负荷电流之用
